智能编程线圈立绕设备 自动生成绕线路径 空心线圈高同心度成型机 电子元器件线圈立式绕制设备



单价 面议对比
询价 暂无
浏览 25
发货 广东东莞市预售,付款后30天内
库存 999台起订1台
品牌 永联集团
型号 EC-850
重量 900KG
尺寸 1750X1250X2000(mm3)
过期 长期有效
更新 2026-10-22 18:02

联系方式
加关注0

深圳市永联工业(集团)有限公司东莞分公司

企业会员第1年
资料通过认证
保证金未缴纳
详细说明
产品简介

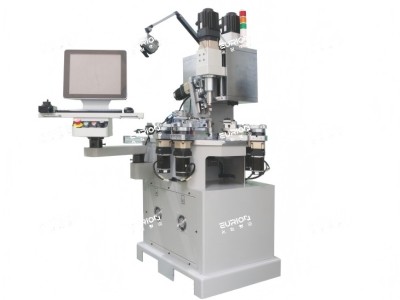

本款线圈立绕机是专为空心圆形线圈、异形立式线圈研发的高精度自动化绕线设备,搭载优化升级的机械传动结构,搭配高分辨率伺服电机控制系统,设备运行平稳、响应灵敏,重复定位精度极高,可满足工业长时间、不间断高精度绕线量产需求。设备采用进口精密数控加工主轴,针对性适配细线、小截面积扁线加工,有效保障绕制线圈的同心度、平整度与成品一致性,良品率大幅提升。
设备功能全面,支持正绕、反绕、密绕、变距绕、单层、多层等多种绕线工艺,兼容各类漆包圆线、扁线材质,可灵活适配多种立式线圈结构生产需求。采用模块化模具设计,更换模具即可适配不同规格线材与线圈产品,同时支持多组生产工艺参数保存与一键调用,大幅缩短产品换型、设备调试时间,生产柔性更强。
搭载工业电脑智能控制系统,具备线圈仿真模拟、自动路径生成功能,操作人员仅需输入线圈内径、脚长、绕线层数等基础参数,系统即可自动生成标准化绕线程序,操作简单易懂,大幅降低人工操作门槛与技术依赖,广泛适用于各类电子电感、变压器、精密元器件线圈规模化生产。
核心设备优势
✅ 稳定伺服传动结构:整机运行平稳无抖动,定位精准,适配长时间连续量产作业
✅ 精密进口主轴配置:专攻细线、扁线绕制,线圈同心度高,成品一致性优异
✅ 多工艺绕线模式:多种绕线方式自由切换,兼容圆线、扁线,适配多品类线圈生产
✅ 快速换型高效生产:模具快换+参数记忆调用,调试效率高,适配多品种柔性生产
✅ 智能简易操作系统:仿真可视化编程,自动生成绕线程序,新手快速上手
适用行业场景
高频变压器、新能源储能电感、通信电子元器件、精密传感器、工控电磁线圈、各类空心立式线圈加工生产厂家。

机器规格:

型号

EC-850

圆线加工能力

Ø0.5MM~Ø5.0MM



扁线加工能力

厚Thickness : 0.3mm ≤ T ≤ 5.0mm

宽Width :  5.0mm ≤ W ≤ 15.0mm

截面积S=W*T≤ 50mm2

绕线方向

顺时针和逆时针

Right and Left Winding

最大线圈高度

≤100mm

送线电机功率

0.4kw

绕线电机功率

2.0kw

升降电机功率

2.0kw

手臂电机功率

1.0kwX5

机器尺寸(长x宽x高)

1750X1250X2000(mm3)

机器重量

900KG
