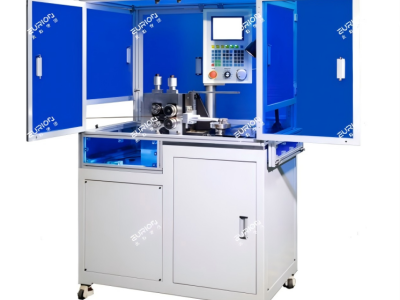

本款扁线绕线机采用高端工控级电脑控制平台，搭配进口伺服电机与精密减速机，整机运行高效、响应精准、稳定性强，长期量产不易出现偏差，完美满足高精度扁线线圈绕制生产需求。
设备采用二轴独立结构设计，送线轴与绕线轴分开控制、精准协同配合，可一次性完成多工序复合成型，绕线节奏均匀、排线整齐、成品一致性高。设备支持丰富的绕线工艺模式，包含正绕、反绕、密绕、变距绕、单层绕制、多层绕制等，工艺覆盖全面；可稳定加工方形、圆形、梯形、跑道形、三角形等各类复杂异形线圈结构，适配绝大多数异形扁线绕组生产场景。
设备主打快速换型、高效调试优势，仅需更换模具即可适配不同线径、不同规格扁线产品生产，同时支持多组工艺参数保存与快速调用，大幅减少换款调试停机时间，非常适合多品种、小批量、快速换产的柔性生产模式。
广泛应用于新能源电控线圈、储能电感、高频变压器、精密电子元器件、异形电磁绕组等行业，是目前异形扁线线圈自动化成型的优选设备。
核心设备亮点
✅ 高精度伺服控制系统：工控平台+进口伺服驱动，运行稳定、成型精度高
✅ 二轴独立联动结构：送线、绕线协同成型，多工序一体完成
✅ 全品类绕线工艺：支持多种绕线模式，适配各类异形复杂线圈
✅ 极速换型调试：模具快换+参数记忆，换产效率大幅提升
机器规格：
型号 Model | EC-205F |
机器加工能力 Processing Capacity | 厚Thickness : 0.2mm ≤ T ≤ 1.0mm 宽Width : 2.0mm ≤ W ≤ 5.0mm 截面积S=W*T≤ 5mm2 |
绕线方向 Winding direction | 顺时针和逆时针 Right and Left Winding |
最大线圈高度 Max. Coil Height | ≤50mm |
送线电机功率 Wire Feeding Motor Power | 1.0KW |
绕线电机功率 Winding Motor Power | 0.4KW |
翻线电机功率 Wire flipping Motor Power | / |
机器尺寸(长x宽x高) Dimension (L*W*H) | 700X600X1500 (MM3) |
机器重量 Weight | 350kg |
