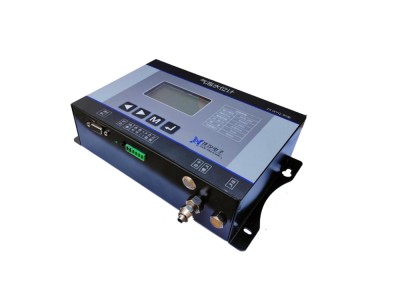

供应气泡式水位计

ZX.WYQ-80型气泡水位计适用于需要连续精确测量水位的环境，因不需要建水位井，对水文站水位、水库水位、水力发电调压井水位、大坝测压管以及上下游水位的监测，气泡式水位计是最理想的水位监测仪器之一。它具有安装维护方便、操作灵活、运行稳定可靠、精度高等特点。ZX.WYQ-80型水位计采用CHR1000数字式硅电容充油芯体作为压力检测单元。CHR1000数字式硅电容充油芯体是利用当前世界领先工艺3D-MEMS技术生产的数字式硅电容传感器作为感应器件而发明的数字式充油芯体。

由于数字式硅电容的高集成化和3D-MEMS技术特点，在对测点压力测量的同时对测点温度也进行测量，压力测量具有很高的精度一般为0.05%，相对较其他传感器还具有低功耗、抗腐蚀、抗辐射、抗干扰、可长期加压等优点。1.1. 基本工作原理气泡式水位计内部的气泵产生压缩空气，流经专用气流线，按设定好的间隔进入气室，在气室里，气泡均匀地冒出来进入水中。气泡室孔上水的液位（h）与测量管内流体静压（P）建立关系如下：P=ρgh 那么，假设液体的密度保持不变，则测量液位和测量管内的空气压力之间就存在一定的线性关系。通过测量测管内的空气压力，就可以换算出当前的水位了。这就是气泡式水位计测量液位的基本原理。

.2. 产品特点 超低功耗静态电流≤15mA 宽电压设计：8VDC～18VDC，正常12VDC，具有反接保护、过压过流保护和雷击浪涌吸收能力； 宽量程 0～10m，0～20m，0～40m，0～80m可选 多通讯方式数字：485（MODBUS），模拟：4～20mA 多工作模式: 定时采集，定量采集 支持实时采集按键，短按实时采集，长按校准传感器 支持按键配置传感器参数，可现场配置波特率、地址、采集参数等信息。 支持大屏液晶显示设备水位信息、状态、配置参数等。 内嵌时钟模块 工作状态指示 64Mb固态存储循环记录15万条数据 多参数可设置水密度，测量间隔，触发间隔，设备时间，通讯地址（数字） 安装及使用简单。1.3. 接口定义按键屏幕调试口 状态灯 采集键 接线座手动排气进气口气管口参数表型号ZX.WYQ-80型1.4. 按键配置1.4.1 进入配置模式设备在工作时，有效键只有“ ”，“ ”键，可以切换显示界面，同时按“ ”及“ ”进入配置模式。1.4.2 参数配置配置模式下，“ M ” 键用来切换不同的类型配置参数，“ ”键用来修改选中该配置位的参数，“ ”用来切换配置位。“ ”键是配置完成的确认键，如果不按该键，参数不会写入设备之中。确认完之后同时按住“ ”和“menu”键可以退出配置模式。1.4.3 重启设备同时按住“ M ” 键和“ ”可以强制重启控制器.
