品牌：阿尔泰科技
产品概述：

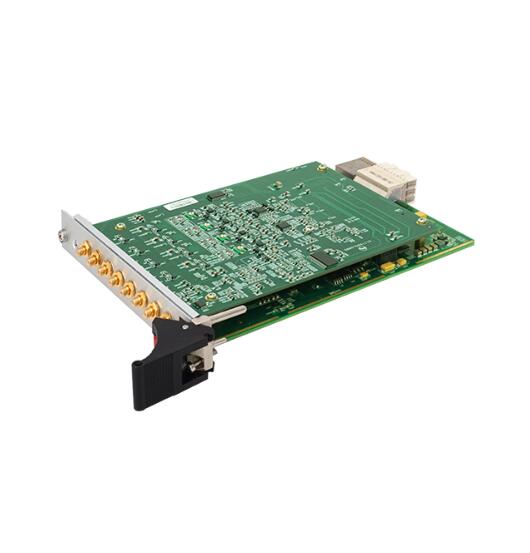

PXIe8504/8514数据采集卡，该板卡与LabVIEW无缝连接，提供图形化API函数。是一种基于PXIe总线的数字化仪。该板卡提供4路单端模拟量输入，14位ADC采样精度，转换速率最高为40MS/s（PXIe8504）/80MS/s（PXIe8514）。
主要应用场合为：无线通讯、雷达/声纳、超声、图形成像。
产品特点：
指标参数：
AD模拟量输入 | ADC分辨率 | 14位（Bit） | |
输入通道 | 4路单端 | ||
输入量程 | ±5V、±1V | ||
采样率 | 最高40MS/s（PXIe8504）/80MS/s（PXIe8514） | ||
采样方式 | 同步采样 | ||
| 存储器深度 | 板载2GB 内存 | ||
校准方式 | 软件自动校准 | ||
耦合方式 | 直流耦合、交流耦合 | ||
触发源 | 软件触发、ATR触发、DTR触发、Trigger 信号触发（用于多卡同步） | ||
ATR输入源 | 从AI0~AI3的任一通道输入 | ||
触发源输入范围 | ATR输入范围 | 同AD量程 | |
DTR输入范围 | 标准TTL电平 | ||
输入阻抗 | 1MΩ（50Ω可定制） | ||
带宽 | 20MHz（PXIe8504）/40MHz（PXIe8514） | ||
时钟源 | 板载时钟、外部10M、PXICLK_10M、PXIECLK_100M、外时钟 | ||
外时钟输入范围 | PXIe8504：10MHz~40MHz，幅值为2Vpp~5Vpp PXIe8514：10MHz~80MHz，幅值为2Vpp~5Vpp | ||
数据存储 | 可搭配PXIe-SSDM2X存储模块实现高达640MB/s实时数据流盘 | ||
