MH-1600mm带宽定制回程胶带清洗装置 模块化结构皮带清扫箱

MH-1600mm带宽定制回程胶带清洗装置 模块化结构皮带清扫箱

皮带清扫箱产品概述

皮带清扫箱是喷淋系统、清料系统、皮带风干、物料回收和远程控制等诸多功能 整合于一体的清扫设备，解决皮带回程带料所产生的环境污染问题，以及残留物 料粘附在托辊上引起的回程皮带跑偏问题，改善现场环境。

产品的工作原理

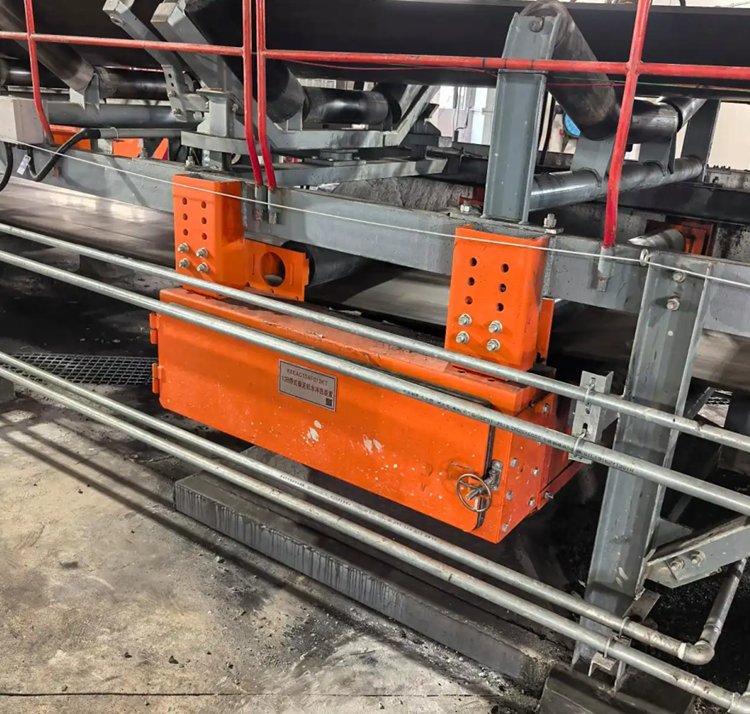

（1）回程皮带经过托辊进入清扫箱，箱体上方的两道平整压辊保证清扫区域内的皮带运行平稳、不上下跳带；

（3）过滤器过滤后的水（消防水或其他工业水，水压≥0.6MPa）由多级变频增压泵送

入喷淋系统，喷嘴喷射的高压扇形水雾将粘结在皮带表面的物料软化，同时也抑制了

扬尘。通过水润滑，降低刀片与皮带间的摩擦及温度（尤其运输高温物料），能有效

延长皮带的使用寿命；

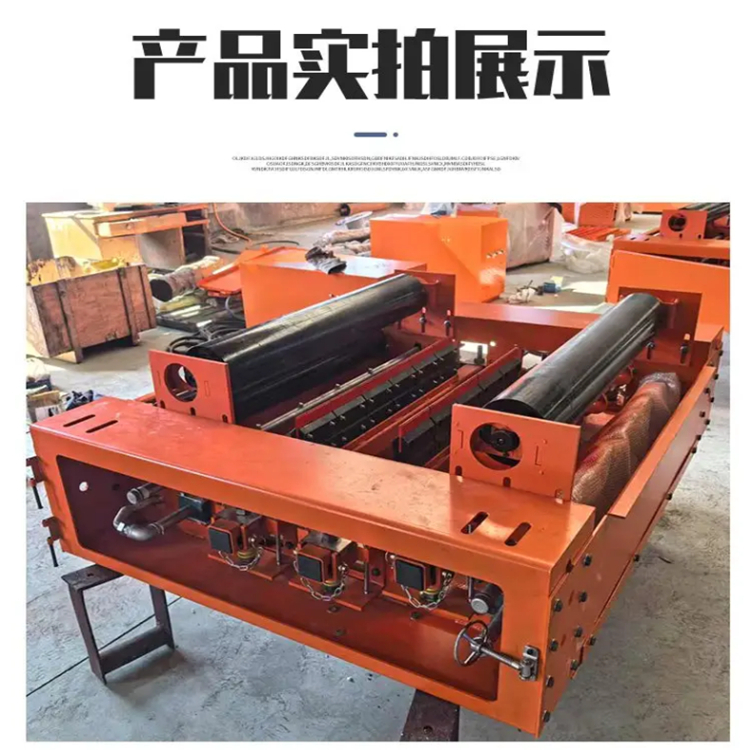

（4）三组碳化钨清扫器紧贴皮带刮掉工作面上的颗粒、湿料，被清理下来的物料顺着

箱体落入排污口。碳化钨刮刀硬度大、高耐磨且不伤皮带，且配备了自补偿张紧器，

根据刮刀磨损量自动上调刀头，减轻了以往需频繁手动调节的负担；

（5）箱体四周设有下喷淋系统（可根据带速、输送量来设定，例每隔 10 分钟自动开

启下喷淋冲洗 10 秒钟），冲刷粘附的物料防止堵塞。再通过导料槽（排污管）将清扫

的物料导入下层皮带落料仓（具体方案依现场情况而定）；

（6）高压气源（气压≥0.4MPa）将皮带工作面风干，保证出箱体前带面干净、没有残

留水分；

（7）箱体两侧设计了性能的观察门，方便日常检查和维护；

（8）触屏电控箱与远程互联互动，皮带运转，喷淋、过滤系统同步开启；皮带停机，

喷淋系统仍继续工作 30 秒钟，防止泥料落入喷嘴发生堵塞。

针对部分低温环境，PLC 可加设加热、恒温功能；全程实现智能自动化，大幅减轻

了人工清扫、维护的压力。

山东美奂橡塑有限公司
